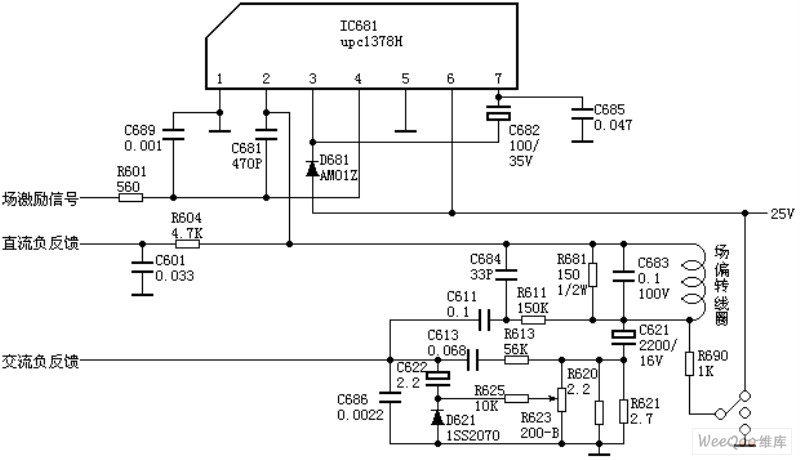

uPC1378H引脚功能：
1脚：0V——地
2脚：12V——场输出
3脚：26V——自举电压输入
4脚：0.8V——场推动信号输入
5脚：0V——外接退耦电容
6脚：26V——电源输入
7脚：1.8V——自举电压输出
