图1示出了LT3598用于驱动60 个LED 的6个信道，每串LED的电流被设置为20mA。CTRL 引脚和 PWM 引脚分别负责提供仿真调光和数字调光功能。True Color PWM? 调光提供了恒定的 LED 色彩和一个 3000:1 的调光比。图2 示出了LED 串之间的±0.5% 典型电流匹配准确度，它产生了始终如一的光分布，这在大型背光源应用中是非常重要的。

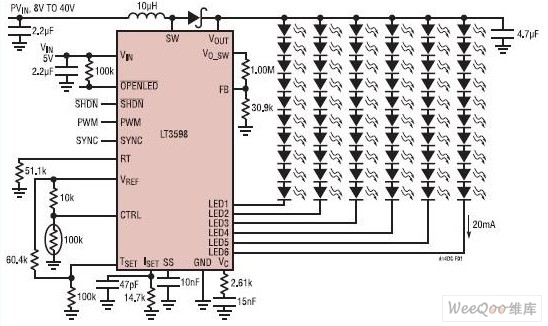

图1：用于驱动60个20mA LED的驱动电路图
图2：图1所示的LED电流匹配度
