三相半控电路结构简单，但电动机本体的利用率很低，每个绕组只通电1/3周期，没有得到充分的利用，而且在运行中转矩波动较大。在要求较高的场合，一般均采用如图1所示的三相全控电路。三相全控电路有两两换相和三三换相两种方式

　　图1 三相全控电路

　　在该电路中，电动机的三相绕组为Y联结。如采用两两通电方式，当电流从功率管VF1和VF2导通时，电流从VF1流入A相绕组，再从C相绕组经VF2流回到电源。如果认定流入绕组的电流所产生的转矩为正，那么从绕组所产生的转矩为负，他们合成的转矩大小为 ，方向在Ta和-Tc角平分线上。当电动机转过60度后，由VF1VF2通电换成VF2VF3通电。这时，电流从VF3流入B相绕组，再从C相绕组流出经VF2回到电源，此时合成的转矩大小同样为 。但合成转矩T的方向转过了60度电角度。而后每次换相一个功率管，合成转矩矢量方向就随着转过60度电角度。所以，采用三相Y联结全控电路两两换相方式，合成转矩增加了 倍。每隔60度电角度换相，每个功率管通电120度，每个绕组通电240度，其中正向通电和反向通电各120度。其输出转矩波形如图2所示。从图中可以看出，三相全控室的转矩波动比三相半控时小，从0.87Tm到Tm 。

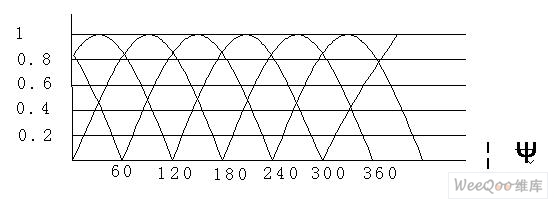

　　图2 全控桥输出波形图

　　三三通电方式，这种通电的顺序为VF1VF2VF3、VF2VF3VF4、VF3VF4VF5、VF4VF5VF6、VF5VF6VF1、VF6VF1VF2、VF1VF2VF3。当VF6VF1VF2导通时，电流从VF1管流入A相绕组，经B和C相绕组分别从VF6和VF2流出。经过60度电角度后，换相到VF1VF2VF3通电，这时电流分别从VF1和VF3流入，经A和B相绕组再流入C相绕组，经VF2流出。在这种通电方式里，每瞬间均有三个功率管通电。每隔60度换相，每次有一个功率管换相，每个功率管通电180度。合成转矩为1.5Ta.

　　三相Δ联结电路也可以分为两两通电和三三通电两种控制方式。

　　两两通电方式的通电顺序是VF1VF2、VF2VF3、VF3VF4、VF4VF5、VF5VF6、VF6VF1、VF1VF2，当VF1VF2导通时，电流从VF1流入，分别通过A相绕组和B、C两相绕组，再从VF2流出。这时绕组的联结是B、C两相绕组串联后再通A相绕组并联，如果假定流过A相绕组的电流为I，则流过B、C相绕组的电流分别为I/2。这里的合成转矩为A相转矩的1.5倍。

　　三三通电方式的顺序是VF1VF2VF3、VF2VF3VF4、VF3VF4VF5、VF4VF5VF6、VF5VF6VF1、VF6VF1VF2、VF1VF2VF3，当VF6VF1VF2通电时，电流从VF1管流入，同时经A和B相绕组，再分别从VF6和VF2管流出，C相绕组则没有电流通过，这时相当于A、B两相绕组并联。这时相当于A、B两绕组并联，合成转矩为A相转矩的倍。
