使用XC9103、XC6367系列驱动白色LED的高效率电路图

出处:picdesign时间:2011-01-15

  特瑞士半导体株式会社

  ■ 概要

  随着彩色LCD应用于移动电话和手持游戏设备,对于提供屏幕背光源的无色的高亮度发光体的需求也就成为必然。目前白色的LED被认为是提供屏幕背光源的器件。能抑制亮度变化的串联驱动电路适合用来驱动白色LED.各家公司有专用的芯片用于此目的。但是这类芯片的价格都比较昂贵。

  TOREX公司使用通用的升压DC/DC芯片XC9103系列和XC6367系列来构成高效率的LED驱动电路。

  ■ 特点

  使用高效率的串联型电路

  电路在很少改动的条件下可以改变驱动LED 的数目

  仅使用一个电阻就可以控制流过LED 的电流大小

  有低功耗待机功能

  驱动电流不受LED正向电压波动的影响

  XC9103系列芯片输出端可以对应使用陶瓷电容、可以有效的抑制电磁波的辐射

  ■ 电路原理

  使用升压DC/DC转换器芯片输出恒定电流来驱动LED.LED驱动电流的大小等於FB端子的电压(XC9103系列是0.9V、XC6367系列是1.0V)除以与它相连的电阻值。改变电阻值就可以改变流过LED电流的大小。DC/DC转换器的输出电压就是LED的正向电压(如果多于一个就等於LED的正向电压乘以LED的个数), 再加上FB端子的电压值。

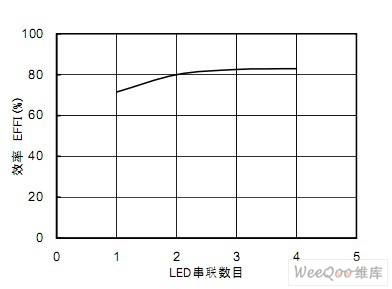

  ■ 电路特性


  ■ 基本电路


  LED驱动电流 = FB端子电压 / RFB2 (FB端子电压  XC9103系列: 0.9V, XC6367系列: 1.0V)

  上面列举电路中 RFB2用的是 47ohm, LED的驱动电流 =0.9/47= 19mA左右。

  EFFI(%) = LED两端电压×驱动电流 / ( VIN × IIN ) × 100

  *如果使用XC6367系列, RSEN电阻不需要、输出电容CL请使用22uF钽电容。

  *XC9103系列包括 XC9103,XC9104,XC9105. XC6367系列包括XC6367,XC6368.
