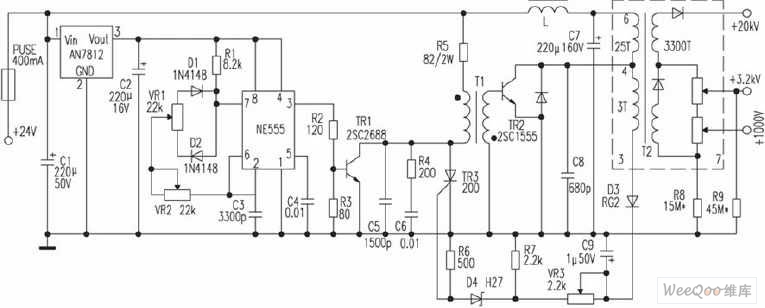

24V供电CRT高压电源产生电路图

出处:ses2006时间:2011-01-11

  一些照相机CRT使用11.4cm(4.5英寸)纯平面CRT作为显示部件,其高压部件的阳极电压为+20kv,聚焦极电压为+3.2KV,加速极电压为+1000V,高压部件供电为直流24V。基本原理:NE555构成脉冲发生器,调节电位器VR2可使之产生频率为20KHz左右的脉冲,电位器VR1调脉宽。TR1为推动级,脉冲变压器T1采用反极性激励,即TR1导通时TR2截止,TR1截止时TR2导通,D3、D9、VR3、R7及D4、R6、TR3组成高压保护电路。VR2用于调频率,调节VR2可调整高压大小。


  VR2选用精密可调电阻。T2可选用彩电行输出变压器变通使用。笔者选用的是东洋SE-1438G系列35cm(14英寸)彩电的行输出变压器,采用此变压器阳极电压可达20KV,再适当选取R8的阻值使加速极电压为+1000V、R9的阻值使聚焦极电压为+3.2V即可。整个部件采用铝盒封装,铝壳接地,这样可减少对电路干扰。
