电路中ATXPWROK＃信号是ATXPWROK通过“非门”电路转换而来即电平与ATXPWROK的电平的相反。电路原理如下：

　　一、正常工作时ATXPWROK为高电平，导通Q45截止Q44，＋12V通过电阻加在Q43和Q24的Pin2上即双通道MOS管的N型通道的控制脚为高电平，该通道导通。此时VCC电压经N型MOS管从Pin7、Pin8输出为5VUSB电压。同时， ATXPWROK为高电平时ATXPWROK＃为低电平，则“与门”U26输出为低电平，Q40截止，输出高电平控制信号到Q43和Q24的Pin4上即双通道MOS管的P型通道截止，此时Pin5、Pin6无电流输出，即5VSB未提供5VUSB的电压。

　　二、睡眠或关机时ATXPWROK为低电平，无＋12V电压，Q43和Q24的Pin2为低电平，MOS管的N型通道截止。此时ATXPWROK＃为高电平，同时南桥ICH4发出的SLP_S4#为高电平， “与门” U26输出高电平信号控制Q40导通输出低电平， Q43和Q24的Pin4上即双通道MOS管的P型通道导通，此时Pin5、Pin6输出由5VSB转换而来的5VUSB。

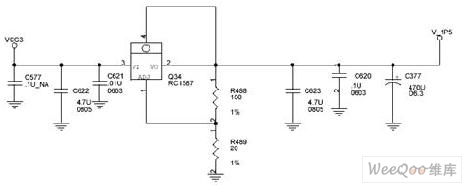

　　VCC3是主板供电部件多的工作电压，除了直接供给南桥、北桥、内存、PCI、Audio芯片、Super I/O芯片、BIOS芯片或通过电感供给网卡芯片、时钟合成器芯片等等外，还通过电压调整管转换为1.5V的V_1P5，电路如下：

　　V_1P5是北桥的主要工作电压，也是南桥的工作电压之一。如果主板有扩展AGP总线， V_1P5是AGP2.0规范的工作电压。
