在便携式电子设备（典型的如MP3播放器）中，往往只用1个或2个电池进行供电，在这种电路系统中，当希望使用工作电源为5V的集成电路或者LCD电源是必不可少时，适用的方法就是采用升压IC。

　　RH5RH/5RI系列（日本理光公司产品）就是一种升压专用固定输出开关稳压器IC，其外部只须电感、二极管和电容3个元件就可以获得固定的升压输出。该电路为优良的特性是，功耗很低（4~15uA），而且即使在0.9V的低输人电压下仍能正常工作。

　　RH5RI和RH5RH系列分别是频率调制型（PFM）和脉宽调制型（PWM）三端升压型开关稳压器 IC。它又有驱动器包含在IC片内的 RH5RIxx1（RH5RHxx1）系列和驱动器外接的 RH5RIxx2（RH5RHxx2）系列二种。前者适用于从空载到数mA负载变化的电路；而后者适用于从数mA到数百mA负载变化的电路。

　　RH5RH/5RI系列IC的特点是低功耗，空载时功耗只有4~15uA，起始工作电压只要0.9V，效率大于80%，采用SOT-89的小型贴片封装。

　　下图所示为RH5RI、RH5RH的基本外接电路图，它只须连接电感L1、二极管VD1和电容C1这3个外接元件就可以正常工作了。

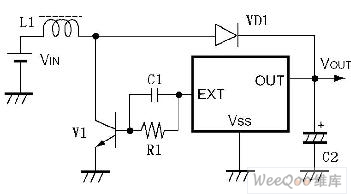

　　电感的推荐值为82~270uH，二极管选用肖特基二极管。电容器选用钽电容。当必须驱动较大负载时，可以使用如下图所示那样外接驱动器形式的电路。
