一个简单的无变压器转换电路图

出处：winrich时间：2010-12-16

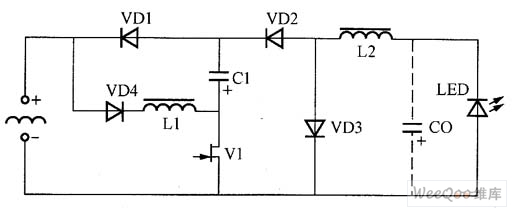

　　一个简单的无变压器转换电路如图所示。输入降一升压级电路中由VD4、L1、C1、VD1串联组成，输出降压级由L2、VD3、VD2、CO组成。两级转换级共同使用功率MOSFI丌管V1。输入降一升压级电路工作在断续模式（DCM）；当输出级工作时，则工作在连续模式（CCM）。

　　图无变压器转换电路
