线性输出的集成磁场传感器温度补偿电路图

出处：davidli88时间：2010-12-14

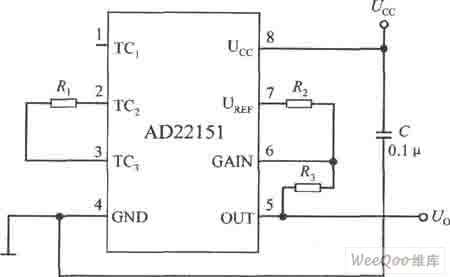

　　由AD22151构成双极性模式下的温度补偿电路如图所示。

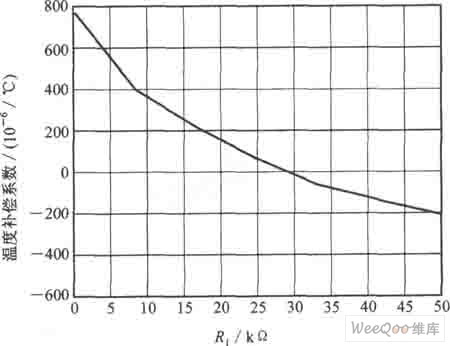

　　该电路具有以下特点：①将温度补偿电阻R1接在TC2端与TC3端之间；②磁场零点被偏置在UCC／2上；③能对-500×10-6／℃以下的低温度系数进行补偿。双极性模式下R1的电阻值与温度补偿系数的关系曲线如下图所示。
