1．概述

C8051F340DK 是为技术研发人员和单片机爱好者开发的一款单片机开发板。本开发板采用美国

Silabs 公司的C8051F340 作为控制器,在搭配该公司的CP2200 以太网控制芯片可完成工业以太

网产品开发。我们针对C8051F340 单片机片上的全部资源，编写了所有功能的测试程序，对该单片机

的性能做了全面的测试评估，使用方便。使用该开发板能使开发者迅速掌握CP2200 以太网控制器和

C8051F340 单片机的软硬件设计，大大缩短了产品开发周期。

2. C8051F340 单片机主要特性

（1）高速流水线结构的8051 兼容的CIP-51 内核，48MIPS 执行速度；

（2）全速非侵入式的系统调试接口（片内，C2 接口）；

（3）真正10 位200ksps 的多通道单端/差分ADC，带模拟多路器；

（4）高可编程的12MHz 内部震荡器；

（5）64KB 字节可在系统编程的FLASH 存储器；

（6）4352（4096+256）字节的片内RAM；

（7）USB 2.0通信接口，支持全速12Mbps通信和低速1.5Mbps通信

（8）硬件实现的SPI，SMBus/IIC 和2 个UART 串行接口；

（9）4 个通用的16 位定时器；

（10）具有5 个捕捉/比较模块的可编程计数器/定时器阵列；

（11）片内上电复位，看门狗定时器，2 个电压比较器，VDD 监视器和温度传感器；

（12）40 个I/O 端口；

（13）-40~85 度工业级温度范围；

（14）2.7V~3.6V 工作电压，TQFP48 封装；

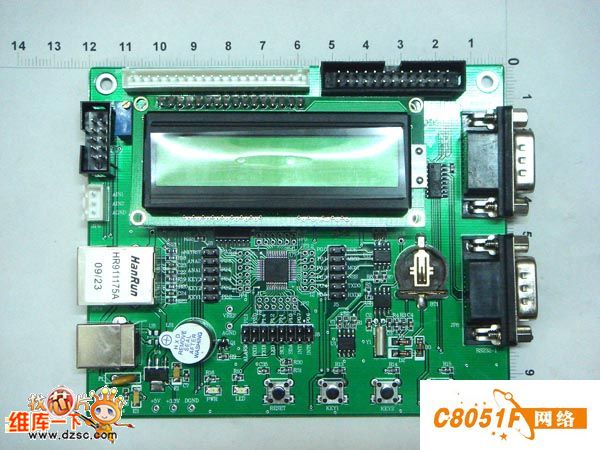

3. 板上资源

（1）MCU 为美国Silabs 公司C8051F340，64KB FLASH、(4096+256)B RAM、48MIPS 执行速度；

（2）外扩32KB SRAM(选用IS62LV256,速度70ns)，外扩64KB 串行FLASH (选用AT25F512,，也可以

选用更大的FLASH）；

（3）2 路10 位AD 输入，AIN1 到AIN2 输入信号量程0～+24.4V；

（4）2 路标准RS232 通讯接口；

（5）IIC 接口的EEPROM AT24C02(可选更大容量的EEPROM)；

（6）IIC接口的RTC时钟，选用PCF8563, 带停电保护功能；

（7）4*1 轻触键盘，蜂鸣器，LED 指示；

（8）JTAG（C2）调试接口；

（9）两个LCD 接口，支持多种厂家LCD，支持320×240；

（10）USB 从机通信；

（11）10M 以太网通讯接口,选用CP2200 以太网通讯专用控制芯片；

（12）外接P0/P1/P2/P3/P4 5 个8 位IO 接口；

（13）外扩总线接口；

（14）C8051F340 上的所有资源对用户开放；

（15）USB 供电；

4．开发板软件例程

（1）Delay: 软件延时程序，利用软件进行延时操作；

（2）Key IO: 键盘读取及 IO 信号输出控制程序；

（3）EEPROM: IIC 接口EEPROM(AT24C02A, 容量256 字节)读写程序；

（4）RTC: IIC 接口实时时钟(PCF8563)读写程序；

（5）RS232: 2 路RS232 串行数据通信程序；

（6）ADC: 2 路10 位AD 采集示例程序；

（7）LCD:1602 字符型LCD 显示驱动软件；

（8）Timer: Timer0、__________Timer2、Timer3 计时程序；

（9）FLASH:外扩SPI 串行Flash(AT25F512)擦除读写软件；

（10）USB: USB 通信示例程序；

（11）WEB: TCP/IP 协议栈及其应用通信程序；

5．开发板配置：

(1) C8051F340DK 开发板1 块；

(2) 交叉串口线1 条；

(3) 交叉网线1 条；

(4) USB(电源)线1 条；

(5) 资料光盘1 张；

光盘内容：

1) C8051F340DK 使用手册；

2）C8051F340DK 原理图(PDF 文件)；

3）实验程序源码（C 语言）；

4）C8051F340DK 主要元器件资料；

5）KEIL C51 V8.02 开发软件（2K 代码限制）；

6）其它相关资料；
