MAX5033为易于使用、高效率、高压、降压型DC／DC变换器。它工作于高达76V的输入电压下，空载时仅消耗350ptA的静态电流。采用PWM技术的
开关变换器重载时工作于固定的125kHz开关频率，轻载时可自动切换到脉冲跳频模式，以达到低静态电流和高效率。MAX5033的内部有频率补偿电路，简化了整个电路。该器件内部采用了低导通电阻、高电压DM0S
晶体管来获得高效率和降低整个系统成本。此器件还有欠压锁存、逐周期限流、间歇模式、输出短路保护及热关断功能。
MAX5033可提供高达500mA的输出电流；可提供外部关断模式，具有10μA（典型）的关断电流。MAX5033 A／MAX5033B／MAX5033 C型号分别提供固定的3.3V、5V或12V输出电压；MAX5033 D提供1.25～13.2V的可调输出电压。MAX5033采用节省空间的8引脚SO或8引脚塑料DIP封装，工作在工业级（0～＋85℃）温度范围内。
采用MAX5033的高亮度白光
LED电源原理图如图1所示，其输出电流可达到500mA。这款基于电感的buck变换器能够准确控制流过白光LED（或几个串联白光LED，总电压为12V）的电流。MAX5033的开关频率为125kHz，输人电压范围高达76V（需使用更高额定电压的输入电容和
二极管）。此电路可以在较宽的输入电压范围内控制并保持恒定的白光LED电流。表1给出了该电路的设计参数。通过调节控制电压（0～3.9V），MAX5033白光LED驱动器能够在LED_A和LED_K端产生近似0～350mA的输出电流。

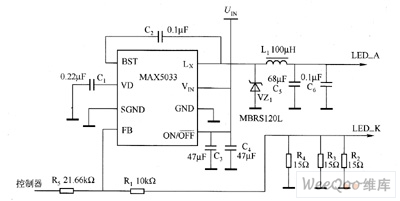

图1 采用MAX5033的高亮度LED电源原理图
表1 电路的设计参数
图1电路中的白光LED电流随控制电压的变化关系曲线如图2所示，图2的电路在驱动1个、2个或3个350mA串联白光LED时，调节器效率与白光LED电流的关系曲线如图3所示。外部控制器的控制电压与三个并联检流电阻的电压共同作用到了IC的反馈（FB）引脚上。IC的内部控制环路使FB引脚的电压保持在大约1.22V，因此控制电压与电流检测电压都必须保持在1.22V（由电阻R1和R2设置），更高的控制电压将产生更小的电流。式（3－32）除了适用于本例外，还可用来设计其他电路的输出电流和控制电压。
图2 LED电流随控制电压的变化关系曲线
图3 调节器效率与LED电流的关系曲线
在许多情况下，利用低频（50～200Hz）PWM方式调节自光LED电流非常方便，3个串联白光LED的总电压近似为9.5V。减小输出电容可以减小白光LED关断时的振荡幅度。虽然白光LED在每个脉冲期间保持了相同的亮度，肉眼能够察觉到短暂的亮度变化，但是，这种调节方法的优点在于光谱保持不变，而采用幅度调节时，白光IED的光谱会随着流过白光LED电流的变化而改变。
采用100Hz的PWM控制信号时，白光LED的电流脉冲如图4所示。一般来说，低频PWM调光电路的效率比线性调光电路更高。采用如图1所示的电路可为恒流驱动白光LED提供一种高性价比方案，该方案具有以下优势。
图4 LED电流的脉冲波形
①高开关频率（125kHz）允许选择小
电感器件（因电感元件的尺寸与开关频率呈现反比关系。如100kHz的电路需要22 pH的电感，而1MHz的电路仅仅需要2.2μH的电感。由于电感尺寸随电感值的减小而迅速缩小，因而尺寸要小得多）。
②能够在宽输人电压范围内实现高转换效率。
③输出电压可达12V，能够驱动3个串联的高亮度白光LED。
④无须散热器。
⑤输人电压范围可扩展至76V，适用于驱动汽车的高亮度白光LED。
⑥可用于24V信号标志灯和建筑照明。
⑦可通过变化电流检测电阻R2、R3与R4的值，输出电流可达到1A。
⑧内置开关功率MOSFET，简化了设计。
⑨可通过控制输入引脚，利用模拟电压（线性调光）调节白光LED的亮度；也可通过控制输入，利用低频PWM信号调节白光LED的亮度。
