AP1510的1脚为误差反馈信号输入端，2脚为输出使能端（高电平使能，即该脚为高电平时，1脚才有输出），3脚为振荡设置端（通过外接电阻来设置输出电流），4脚为电压输入端，5、6脚为电压输出端，7、8脚接地。图所示为AP1510的典型应用电路。

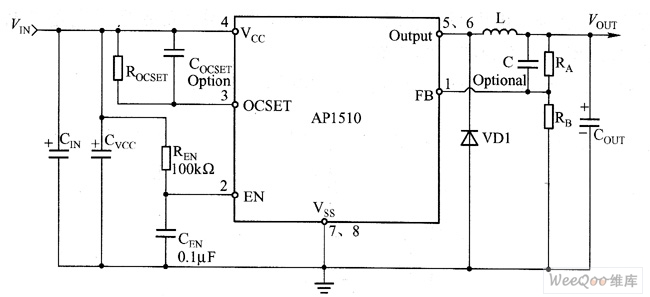

　　图 AP1510典型应用电路

　　电路的工作过程是：AP1510内部的开关管在控制电路的控制下工作在开关状态。开关管导通时，AP1510的4脚输入电压VIN加到内部的开关管S极，开关管的D极接输出端5脚，因此，输入电压VIN经内部开关管S极、D极、储能电感L和电容C构成回路，充电电流不但在C两端建立直流电压，而且在储能电感L上产生左正、右负的电动势；开关管截止期间，由于储能电感L中的电流不能突变，所以，L通过自感产生右正、左负的脉冲电压。于是，L右端正的电压→滤波电容C→续流二极管D→L左端构成放电回路，放电电流继续在C两端建立直流电压，C两端获得的直流电压VOUT,为负载供电。
