如图1所示的驱动电路是采用反馈电压进行LED亮度控制的，而如图2所示的电路是采用PWM信号控制白光LED的亮度的。在如图2所示电路中，IC的EN端子是可使开关变换器做ON／OFF模式运行的端子，如果对EN端子施加PWM信号，白光LED会以某种速度做ON／OFF模式运行，进而实现LED亮度的控制，此电路的Tcl输出信号需经A／D变换器转换为数字信号。利用PWM信号控制白光LED的亮度时，白光LED的平均电流／LED（ave）可按下式计算。

　　图1 利用周围照度控制LED亮度的驱动电路

　　图2 利用PWM信号控制LED亮度的驱动电路

　　式中，ILED（max）为开关变换器的输出电流；SDUTY为PWM信号的占空因子（％）。

　　如图3所示为NJU6502 IC电路的方块图，NJU6502 IC由开关变换器、晶体管输入电路、晶体管输入电路、A／D变换器、PWM控制器，以及可从微控器设定内部阻抗值与工作模式的串行接口构成。NJU6502IC内部共有8个设定电阻，每个电阻都可任意设成6位。可通过利用环境照度检测晶体管Tcl产生的输入电压来选择各电阻，以实现由64阶的其中任意8阶控制白光LED的亮度。

　　图3 NJU6052 IC的电路方块图

　　采用由NJU6052 IC构成的白光LED驱动电路如图4所示。路中，NJU6052 IC实现升压与亮度控制功能所需的外置元件非常少。光LED驱动电路中的各元件参数取决于下列条件。

　　图4 利用NJU6052lIC构成白光LED驱动电路

　　①负载阻抗RL。由于内部基准电压UREF为0.6V，因此负载阻抗RL可按下式计算。

　　②内部振荡器的电容量Cx。内部振荡器的电容量Cx，可利用如图5所示的坐标图求得。由于振荡频率fosc介于350～500kHz之间，因此内部振荡器的电容量Cx可在47～68pF之间选取。

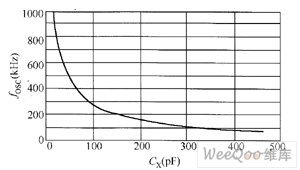

　　图5 Cx与fosc的关系

　　③L1的电感值。L1的电感值可按下式计算。

　　式中，UOUT为开关变换器的输出电压；UIN为输入电压；ILIMTT为内部开关的电流限制值（720mA）；η为变换器效率（0.7～0.8）。

　　④二极管的选用。二极管的额定电流与反向耐压在选择时要留有一定的裕度，其具体参数应根据开关变换器的输出电压和电流选择。二极管的正向电压越低，开关的速度越快，转换效率就越高。

　　⑤输入、输出电容器的选用。输入端可选用陶瓷电容器，布局设计时电容器应尽量靠近IC。基于抑制波纹电压等考虑时，输出电容应选用低ESR值的电容。
