IGBT栅极驱动电路图

出处:12864时间:2010-11-21

  图所示为IGBT栅极驱动电路实例,该电路的设计应注意以下事项:

  (1)PC应选用响应速度快、去除共模噪声能力强的光耦合器,如HCPL4504、TLP559等。

  (2)要采取措施防止驱动电源变化引起光耦合器的误动作,如R1和C1构成的去干扰电路。

  (3)C2和C4为驱动电源用平滑电容,其电容值选用Cies的100倍(Cies为IG-BT的输入电容),应与C2和C4并联高频特性好的薄膜电容C3和C6,用于滤除高频噪声。

  (4)RG要选用适当的阻值。

 IGBT栅极驱动电路

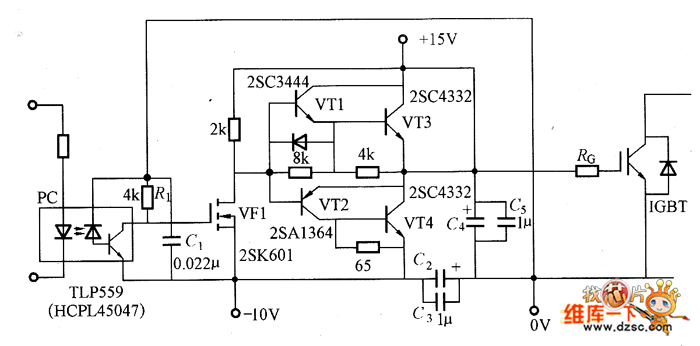

  图 IGBT栅极驱动电路
