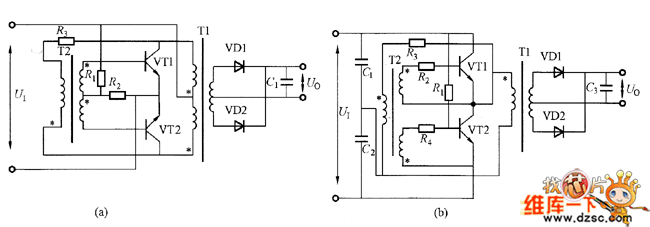

图所示为罗雅改进方式电路,图(a)适用于220V输入,而图(b)适用于380V输入。例如图(a)电路中,假设通过启动电阻R1先使晶体管VT1导通,则变压器T1励磁,经限流电阻R3,将电压加到变压器T2上,于是VT1迅速导通。其后若T1达到饱和,则VT1截止,同时T2产生反电动势,VT2导通。这样,VT1和VT2交替导通、截止工作而形成振荡。
(a)适用于220V输入;(b)适用于380V输入
图 罗雅改进方式电路
