许多短波接收器都在临界频率的前端受到不良影响——即使接收器的其余部分还过得去。例如，灵敏度和中频（IF）选择性能可能很好，但三阶非线性截距点，动态范围，接受器的互调功能达不到标准，则接收机可能会过载，灵敏度不够，或者听不到所需要的信号。

　　前端过载的一个基本来源就是本地的调幅波段信号。广播电台附近的信号都很强。虽然说一个1OO0W电台信号不在25m短波频段，但它的强信号能够覆盖一个延伸两个街区的很大区域。而50 0OOW的清晰频道广播将会造成很大的破坏。当你试图收听某频率时，干扰信号并不一定在相同的频带内，或靠近相同的频率。许多收音机的前端，甚至是比较昂贵的收音机前端，也不能避免让强信号通过调谐和滤波过程而影响到后面输入放大器和混频器部分的工作。

　　的办法就是消除这个破坏信号。或者说，在收音机的前端安置一个高通滤波器来消除调幅信号，而是较高的频率通过。这些滤波器将严格地滤除低于20O0kHz的所有频率，从而使调幅的信号得到相当大的减少。

　　图 高通AM频带抑制滤波器

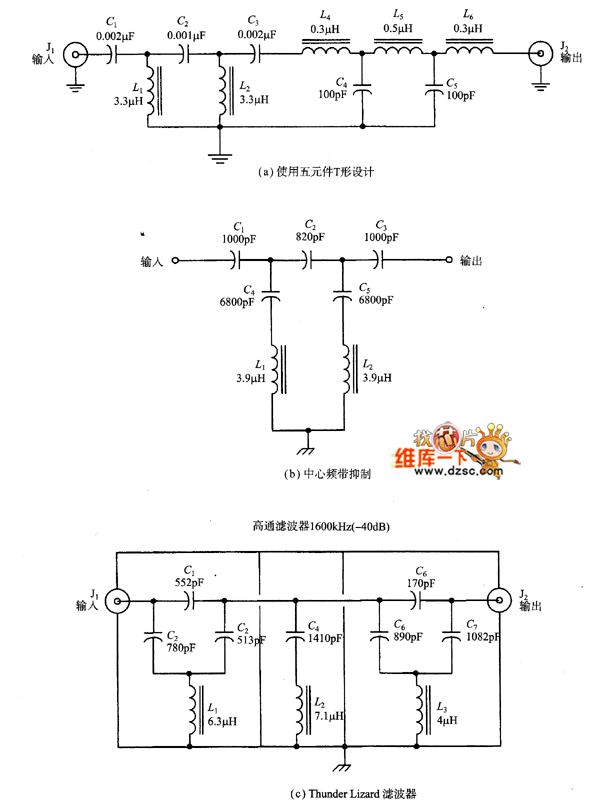

　　图（a）为是一个截止频率大概是l80OkHz的高通滤波器。这是一个典型的五元仵T形滤波器。之所以确定它是高通滤波器，是因为电容串联在信号线上，而电感则并联在信号线上（低通滤波器与此相反）。制作这个滤波器可以用普通的NPO瓷片电容来做C1、C2和C3。你也可以选用镀银云母。为了使镀银云母达到2000μF的值，必须串联两个1000μF的元件。3.3μH的线圈可以由商店买到或缠绕线圈磁芯得到。两种常用的圆环磁芯是T－50－2（红）和T－50－15（红／白）磁芯。前者的AL值为49，后者的AL值达到135。达到这些电感值要求在T－50－2（红）上缠26圈，在T－50-15上缠17圈。

　　另一个变形如图（b）所示。这个电路用到了一个977kHz中心带抑制功能元件，包括两个串联谐振电路（C4／L1和C5/L2），以及几个简单串联的电容器（C1、C2和C3）。还有一种变形如图（c）所示。这个滤波器有一个稍低一点的－3dB截止频率（也就是1600kHz，但它比前面的滤波器有更好的滤波效果，特别是在接近截止频率的地方。比如截止频率的二阶谐波）。这个滤波器能提供—40dB的抑制效果。但要注意，保证理论上的抑制效果部分依赖于良好的设计布局和制作水平。每一个滤波器都要封装在制作良好的屏蔽罩内，输人输出同轴线插头用于J1和J2处。

　　注意图（c）中的电容值并不是标准值。可以根据需要，用两个或更多电容串联或者并联得到这样的电容值。尝试不同的组合来达到为接近的值。可以通过测量电路中提议使用的电容实际值来实现。所有电容器在标明的数值上都有一个容差，因此实际值会和标称值有微小差值。
