振铃式开关电源恒流驱动电路原理图

出处:sesy时间:2010-07-17

  这实质上是一个简单的串联稳压器。其负载是固定电阻RB.即使输入电压Ui发生变化,流过RB的电流也是恒定的.这样不仅可以大幅度地减少电阻上的损耗,而且也可以防止间歇振荡。在交流为100~200V的范围内,电源都能连续地正常工作。

  在振铃式开关电源中,供给开关三极管基极电流的驱动电路的损耗相当大。除了必须保证在输入电压时开关三极管能充分导通外,变压器线圈NB上电压UB与输入电压Ui成正比。Ui上升时,驱动电流Id也增加,而基极电阻Rb因此增加的损耗,是以Id增加部分的平方关系增加的。

  在驱动电流ID增加时,必然会使稳压二极管支路的电流增加,很可能会引起振荡问题,即在某一段时间内开关工作,相邻的下一段时间内开关停止工作。这样周而复始,不断地循环下去,振荡频率大约为几百至几千赫兹。

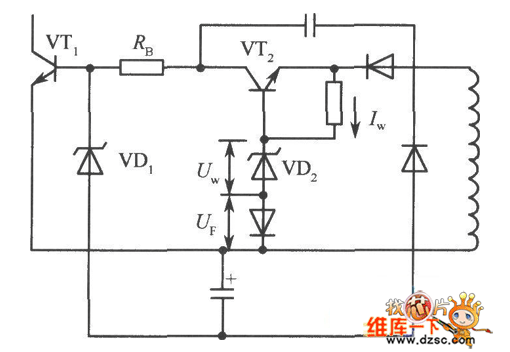

  要想解决这些问题,即在输入电压发生变化时,保持驱动电流基本不变可采用恒流驱动,如下图所示。

振铃式开关电源恒流驱动电路原理图
