本例介绍的液位自动控制器，电路简单易制，无需调试，可用于各种工矿储液池的液位检测与控制。

　　电路工作原理

　　该液位自动控制器电路由电源电路和液位检测控制电路组成，如图所示。

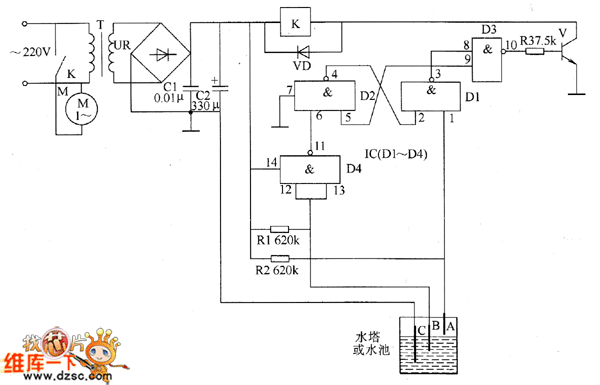

　　图 液位自动控制器电路

　　电源电路由电源变压器T、整流桥堆UR和滤波电容器C1、C2组成。

　　液位检测控制电路由液位电极A～C、四与非门集成电路IC（D1～D4）、晶体管V、电阻器R1～R3、继电器K和二极管VD组成。

　　交流220V电压经T降压、UR整流及C1、C2滤波后，为继电器Κ和IC提供约12V直流电压。

　　在储液池内液位低于低液位电极B时，与非门D4输出低电平，由与非门D1、D2构成的RS触发器受触发而翻转，使与非门D3输出高电平，V导通，K吸合，其常开触头将加液泵电动机M的工作电源接通，加液泵开始加液。

　　当储液池内液位上升至电极B以上时，D4输出高电平，但RS触发器电路仍维持原来状态，加液泵继续加液。

　　当液位继续上涨至高液位电极A处时，电极A与电极C通过液体的阻值相连，使IC的1脚变为低电平，RS触发器受触发而翻转，D3输出低电平，V截止，K释放，加液泵电动机M断电而停止加液。

　　当液位下降至电极A以下时，IC的1脚虽变为高电平，但不能使RS触发器翻转，电路仍保持原有状态，直至液位降至电极B以下时，电路才重复循环进行上述工作过程，从而保证储液池内液位在电极A与电极B之间。

　　元器件选择

　　R1～R3均选用1／4W的碳膜电阻器或金属膜电阻器。

　　C1选用耐压值为63V的独石电容器：C2选用耐压值为25V的铝电解电容器。

　　VD选用1N4l48型硅开关二极管。

　　UR选用1A、50Y的整流桥堆。

　　V选用C8050或58050、3DG8050型硅NPN晶体管。

　　IC选用CD4011或CC4011、MC14011型四与非门集成电路。

　　T选用3～5W、二次电压为10V的电源变压器。

　　K选用触头电流负荷为10A以上的12V直流继电器，也可用4098型继电器通过交流接触器来控制M工作。
