  电路工作原理

  该电动机减压起动电路由稳压电源电路、延时控制电路和控制执行电路组成,如图所示。

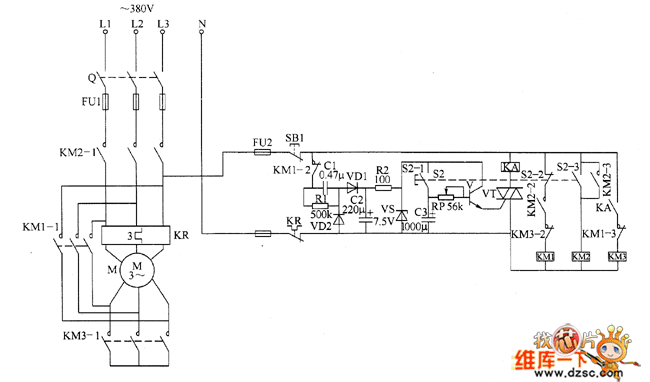

电动机减压起动电路

  图 电动机减压起动电路

  稳压电源电路由熔断器FU1、FU2、停止按钮S1、电容器C1、C2、热继电器KR的常闭触头、电阻器R1、R2和稳压二极管VS组成。

  延时控制电路由起动控制按钮S2(S2-1~S2-3)、电容器C3、电位器RP、晶体管V、双向晶闸管VT和中间继电器KA组成。

  控制执行电路由交流接触器KM1~KM3、qo的联动触头S2-2、S2-3和KA的常开触头组成。

  交流220V电压经C1降压、VD1整流、C2滤波、R2限流及VS稳压后,产生7.5V直流电压加至V的集电极上。

  按下S2时,S2的常开触头S2-1和S2-3接通,KM2通电吸合,其常开触头KM2-1和KM2-3接通,使KM2自锁;C3通过QO充电,使V的基极电位不断上升。当V的发射结(b、e极)电压达到0.7V时,V导通,使VT受触发而导通,KA通电吸合,KA的常开触头接通,使KM3通电吸合,KM3的常开触头KM3-1接通,常闭触头KM3-2断开,电动机M接成星形起动。

  松开S2后,C3经RP对V的基极放电,使V仍维持导通一段时间,当C3放电至使V的发射结电压低于0.7V时,V截止,VT在交流电过零时截止,KA和KM3断电释放,使KM1通电吸合,电动机M接成三角形进入运行状态,同时KM1的常闭触头KM1-2断开,将稳压电源电路的输入回路切断。

  按下停止按钮S1时,整个电路断电停止工作。

  调节RP的阻值或改变C3的容量,可改变起动延时时问。

  元器件选择

  R1和R2均选用1/4W的金属膜电阻器。

  RP选用合成碳膜电位器。

  C1选用耐压值为400V以上的CBB电容器或涤纶电容器:C2和C3选用耐压值为25V的铝电解电容器。

  VD1和VD2均选用1N4007型硅整流二极管。

  vs选用1W、7.5V的硅稳压二极管。

  V选用59013或3DG6型硅NPN晶体管。

  VT选用1A、600V的双向晶闸管。

  KA选用线圈电压为交流220V的中间继电器。

  S1选用动断按钮;S2选用有两组常开触头和一组常闭触头的连锁按钮。

  KM1~KM3选用线圈电压为220V的交流接触器,触头电流容量应根据电动机的功率选择。
