大、中型电动机保护电路采一般采用电压检测方式。本例介绍一款适用于小型电动机的电流检测光控式电动机保护器，它与电压检测式断相保护器电路相比，其电路新颖，性能更可靠。

　　电路工作原理

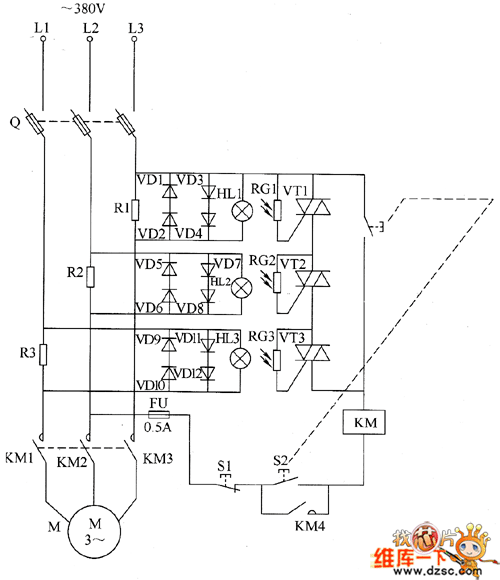

　　该电动机保护器电路由电流取样检测电路和光控保护电路组成，如图所示。

　　图 电动机保护器电路

　　电流取样检测电路由取样电阻器R1～R3组成。

　　光控保护电路由保护二极管VD1～VD12、小灯泡HL1～HL3、光敏电阻器RC1～RC3和晶闸管VT1～VT3组成。

　　Q为熔断器式刀开关，FU为熔断器，S1为停止按钮，S2为起动按钮，KM为交流接触器。

　　按动起动按钮S2时，KM吸合，其常开触头接通，电动机M起动运转，在三相交流电源正常时，取样电阻器R1～R3两端的电压均降为IV左右，此电压分别使HL1～HL3点亮，光敏电阻器RGI～RG3受光照射后呈低阻状态，使VT1～VT3受触发而导通，松开52后KM仍能保持吸合状态（通过KM4触头）。

　　当三相交流电源中任一相缺相时，该相的取样电阻上的电压降消失，使相应的晶间管截止，KM释放，从而保护了电动机。例如L2相电压缺相时，R2上电压降为0V，HL2熄灭，RG2由低阻状态变为高阻状态，VT2截止，KM释放，其常开触头断开。

　　元器件选择

　　R1～R3均选用5～1OW的线绕电阻器，其阻值应根据电动机的额定功率而定。若用于1.5kW的电动机，额定电流约3A，则取样电阻器的阻值可定为0.3Ω。

　　RG1～RG3均选用MC45系列的光敏电阻器。

　　VD1～VD12均选用1N5408型硅整流二极管。

　　VT1～VT3均选用MAC97A6型双向晶闸管。

　　HL1～HL3均选用手电筒用1.5V小电珠，使用时将HL1、HL2和HL3分别与RG1、RG2和RG3封装在不透光的塑料管中。

　　S1使用原电动机控制回路中的动断停止按钮；S2选用双触头动合按钮。

　　KM和Q使用原电动机控制电路的交流接触器和刀开关。
