LM555宽动态脉宽调制器设计电路图

出处:chunyang时间:2010-05-25

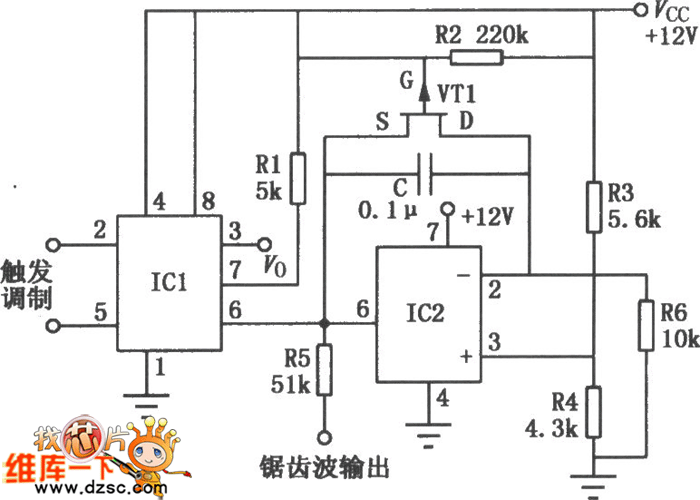

  LM555宽动态脉宽调制器设计宽动态脉宽调制器主要由集成定时器及积分电路组成。由于采用了运算放大器,因而温度稳定性好、线性动态范围宽,其输出窄脉冲为2μs、宽脉冲为 6ms,宽、窄脉冲之比可达300:1。随着调制输入信号的变化,输出的脉冲宽度亦会发生相应的改变,从而产生脉冲调宽的效果,同时还可输出一个锯齿波电 压信号。如图为宽动态脉宽调制器的具体电路。当触发脉冲加在ICl时基集成电路LM555的2脚时,其7脚输出为低电平,使场效应管VTl截止。此时 IC2集成运放LF356的输出为一线性上升斜波电压,并加至ICl的6脚。当该点电压升高至与ICl的5脚输入的调制电压相等时,场效应管VTl导通, 运放IC2复位,时基集成电路ICl关闭,同时ICl的3脚输出调制脉冲。运放IC2的起始电压为2.1V。

LM555宽动态脉宽调制器设计电路图
