单端反激式开关电源电路图

出处:aihe时间:2010-05-06

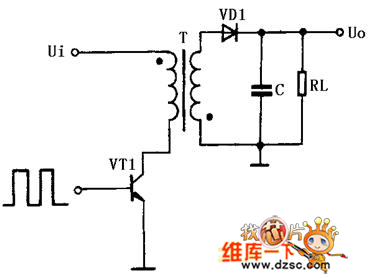

  单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激,是指当开关管VT1 导通时,高频变压器T初级绕组的感应电压为上正下负,整流二极管VD1处于截止状态,在初级绕组中储存能量。当开关管VT1截止时,变压器T初级绕组中存储的能量,通过次级绕组及VD1 整流和电容C滤波后向负载输出。

  单端反激式开关电源是一种成本的电源电路,输出功率为20-100W,可以同时输出不同的电压,且有较好的电压调整率。的缺点是输出的纹波电压较大,外特性差,适用于相对固定的负载。

  单端反激式开关电源使用的开关管VT1 承受的反向电压是电路工作电压值的两倍,工作频率在20-200kHz之间。
