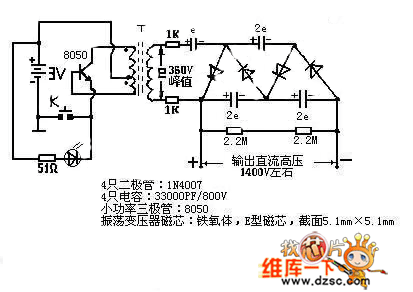

说明∶（一）该电路图是测绘下来的常用典型电子蚊拍电路；

　　   （二）振荡变压器∶线圈用绝缘漆封死，没法知道圈数，盼高手提供圈数，振荡变压器输出为交变电压，峰值约350V。

　　   （三）振荡晶体管∶由于所用管子的电流放大系数参差不齐，若在使用时，手感管子发热励害，可在基极串接一只100欧左右电阻限制基极电流，即可降温。

　　   （四）整流部分∶4倍压半波整流电路，输出直流高压约1.4KV左右。
