阻容触发单向晶闸管调光灯电路图

出处：赤铸时间：2010-04-26

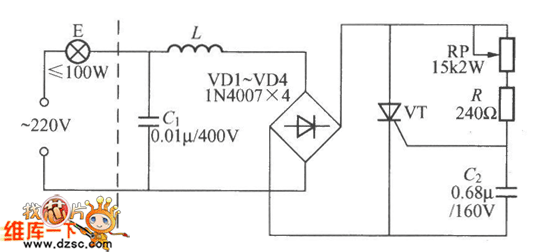

　　如图是一个利用阻容元件构成触发电路的单向晶闸管调光灯电路，220V交流电经VD1～VD4桥式整流变成直流脉动电压，加到晶闸管VT的阳极与阴极之间。 RP、R与C2组成触发电路，直流脉动电压经RP、R向电容C2充电，当充至一定值时，晶闸管VT开通，灯泡E通电发光。当加在VT阳极与阴极之间的脉动电压过零时，VT自然关断，电源又经RP、R向C2充电，电路重复上述过程。调节电位器RP，可以改变C2的充电速率，所以能改变晶闸管VT的导通角，从而使流经灯泡E电流的有效值发生变化，以达到无级调光的目的。该电路特点是制作成本低，缺点是灯泡两端的电压会随温度及输入电压的变化而变化。
