nRF401的典型应用电路如图所示，UDD采用+3V电源。

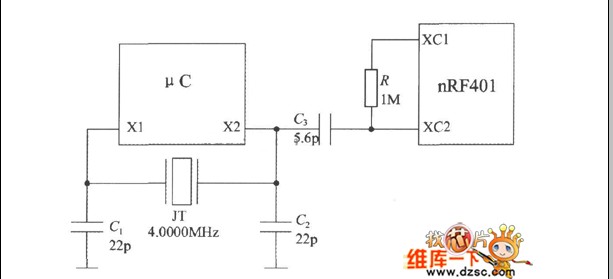

　　由R1、JT、C1和C2构成晶振电路，C3、C4和R2组成环路滤波器。R3为功率设定电阻。C5为电源退耦电容，C6和C7均为消噪电容。DIN、DOUT端分别接单片机的TXD(串行输出)、RXD(串行输入)端。为简化电路，nRF401可跟μC合用一个晶振电路，如下图所示。X1、X2分别为μC的晶振输入端与输出端，所产生的晶振频率直接送至nRF401的XC2端。
