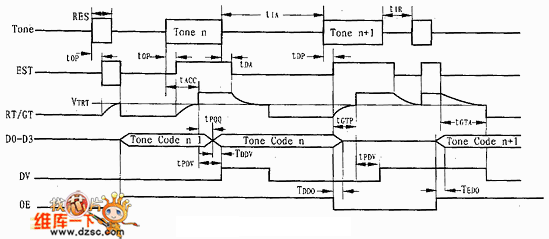

HT9170的工作原理电路图

出处:davidli88时间:2010-04-05

  工作时,HT9170将接收到的DTMF信号先经输入运算放大器放大送到前置滤波器(实际上是一个带阻滤波器),以滤除DTMF信号中350~400Hz的低频干扰和噪声,从而使输出信号基本上只包含高低两个频率。该输出信号在分别经过低频群滤波器和高频群滤波器两个带通滤波器滤波后输出高低频两路正弦波信号,并经施密特电路整形后变为同频率的矩形脉冲。而后,两路脉冲分别送入DTMF数字频率检测电路,再经编码检测电路及输出锁存器和缓冲器进行处理,从而将不同的DTMF输入信号转换成相应的4位BCD码数字信号输出。输出BCD码数字信号与输入DTMF信号的关系如表1所列。
