设计水位中高低液位控制电路图

出处:mithne时间:2010-03-30

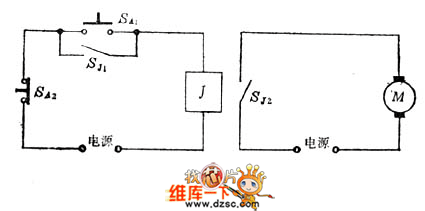

  这个开关可以从继电器的另一把刀所控制的触点对中来选取(这种能够维持继电器原来吸合状态的电路,电工学中叫自保电路)。例如用手动按钮来控制马达运转时,常用这种电路,如图2所示。当SA1按触时,继电器工作,SJ2接通,马达工作;同时S1也接通,使继电器能处于稳定的吸合状态。

  为实现水塔中高低液位控制,正需要这种设计思路。实验电路如图1所示。电路中探针1、2端分别与7、6端相连,同时,在7端和3端(水箱金属外壳)之间串入继电器的一对常开触点(图中的1)。下面就把液面下降的过程作一简单分析。
