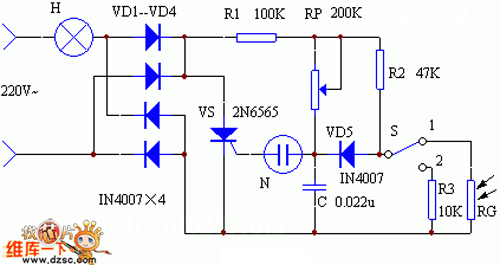

该灯电路见图1。当开关S拨向位置2时，它是一个普通调光台灯。RP、C和氖泡N组成张弛振荡器，用来产生脉冲触发可控硅VS。一般氖泡辉光导通电压为60－80V，当C充电到辉光电压时，N辉光导通，VS被触发导通。调节RP能改变C充电速率，从而能改变VS导通角，达到调光的目的。R2、R3构成分压器通过VD5也向C充电，改变R2、R3分压也能改变VS导通角，使灯的亮度发生变化。

　　当S拨向位置1时，光敏电阻RG取代R3，当周围光线较弱时，RG呈现高电阻，VD5右端电位升高，电容C充电速率加快，振荡频率变高，VS导通角增大，电灯两端电压升高、高度增大。当周围光线增强时，RG电阻变小，与上述相反，电灯两端电压变低，高度减小。
