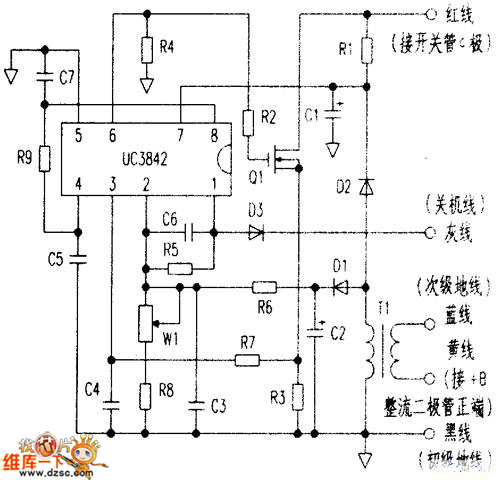

“三彩”牌彩电电源模块电路图

出处：EVRRD时间：2010-03-26

　　其特点是：设计了—个指甲盖大小的脉冲变压器，初级与模块电路相连，次级与彩电开关变压器次级+B端的绕组相连，使两部分巧妙结合，起到开关变压器反馈／误差取洋绕组的作用，只要原彩电的开关变压器未坏，代换就会成功。安装模块无需改动原机电路，输出的各组电压与原机保持相同，的确给维修入员带来了方便。
