MOS-8802P两键彩灯电路图

出处:chehg时间:2010-03-22

  MOS-8802P是新颖音乐彩灯控制集成电路,采用两键控制四路彩灯闪亮及音乐循环播放等多种工作模式,其中“OP1” 键是控制音量大小的选择端,“OP2” 键是控制彩灯闪亮方式的选择端。采用MOS-8802P电路生产的音乐彩灯控制器,适合用于控制各种节日彩灯、圣诞树彩灯,以装饰美化家庭、餐厅、商店以及各种娱乐场所。 电路特点 :·电路内部稳压 ·振荡频率188kHz ·可改变彩灯闪烁方式 ·可改变彩灯闪烁时的音乐 ·存储8首音乐,8首音乐可循环播放·可驱动四路彩灯,每路彩灯驱动电流0.1mA ·无音乐输出时,音量按键可控制彩灯闪烁频率 ·电路芯片采用DIP16脚硬封装或COB软封装。

  电路工作原理:时序发生电路为芯片提供系统时钟和时序基准电压,上电后时序发生电路的RC振荡器产生基频,经过若干次电路分频之后,产生MOS-8802P所需的各种时序方波脉冲。按键识别电路控制整个电路的工作方式,在外加触发信号OP1、OP2有效时,按键识别电路识别出当前工作方式,并控制基调发生与音长调制电路译码生成相对应的音乐存储器ROM1地址,同时产生音量控制信号,直接加载到音乐输出端M1、M2 ,以控制输出音量的大小。

  音乐存储器ROM1根据当前地址,一方面输出音乐内容控制向量音乐的内容,并经地址锁存送至音调调制存储器ROM2中选择音调,另一方面输出时序控制向量反馈控制基调发生与音长调制电路,使得ROM1地址加一音乐内容能循环播放,音乐内容控制向量同时还控制彩灯的输出控制电路,从而使得四路彩灯L1~ L4 的闪亮方式能与输出的音乐同步。

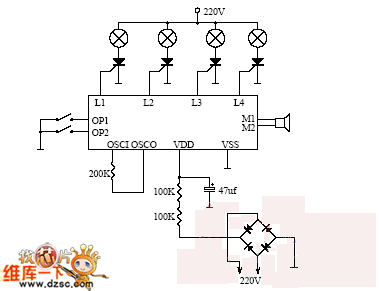

  音调调制电路内音调译码电路ROM2 产生音调码,控制可编程移位计数器。包含可输出相应音调的音乐信号音调调制电路、彩灯模式选择电路和音量模式选择电路在内的电子模块,分别为MOS-8802P提供了丰富的彩灯模式选择与音量模式选择等多种功能。附图是典型应用电路图。

MOS-8802P两键彩灯电路图
