整流器和平均值滤波器电路图

出处:Tomzong时间:2010-03-22

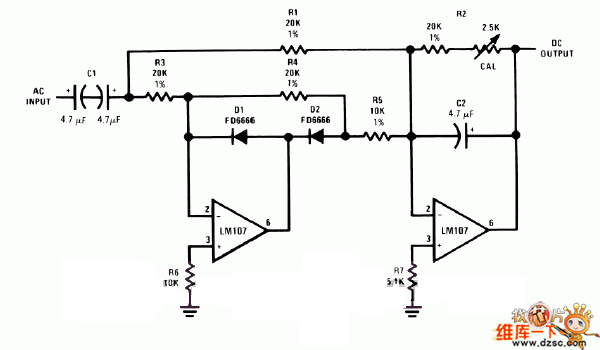

  如图所示,是一个平均值输出,有效值刻度的交流电压表头放大电路。它由一个整流器和一个平均值滤波器构成。如果去掉C2,电路就不再具有平均值的滤波功能,只是一个精密全波整流器,如果去掉C1,电路就变成的电路。

  为了理解电路原理,下面将从信号路劲入手,先分析输入电压小于零的情况,在分析输出电压大于零的情况。对于小于零的输入电压信号,放大器A1的输出被二极管D1至+0.7V,二极管D2将其与放大器A2的求和节点(反相端)隔离开。此时A2相当于一个简单的单位增益反相器,输出电阻是R1,反馈电阻是R2,输出电压大于零。
