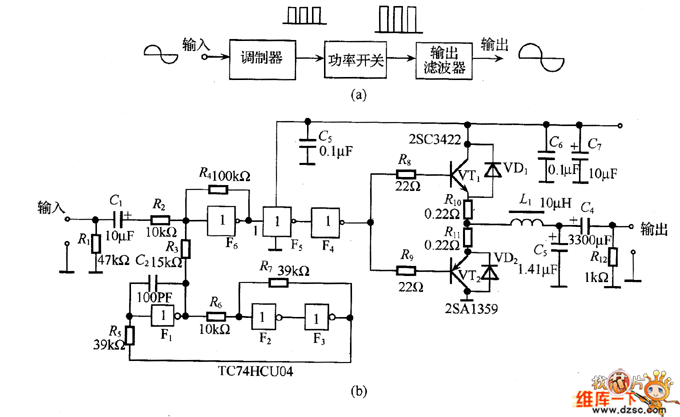

如图所示，是典型的D类放大器。D类放大器也称为开关放大器，或数字放大器，其电路框图如图4－29（a）所示。首先，调制器将输入的模拟信号数字化，调制器一般采用脉宽调制PWM技术。由于PWM调制器的输出信号较小，不能直接驱动扬声器，因此，需要增设功率开关将其数字信号进行功率放大。再通过滤波器滤除高次谐波信号，从而得到将其输入信号进行功率放大的输出信号，然后驱动扬声器发声。

　　图（b）是输出0.2W的典型D类放大器电路。电路中，反相器TC74HCU04中F1～F3构成三角波振荡器，振荡频率约为215kHz，而F4～F6构成比较器，其电压增益由R2与R3阻值之比决定。比较器的基准电平为反相器输入的阈值电平。所谓阈值电平就是判断输入低电平与高电平的电压，对于CMOS逻辑电路阈值电压约为电源电压的1／2。VT1和VT2构成功率开关电路。为了减小功耗，采用电感L1和电容C3、C4与C6等构成截止频率约为50kHz的LC低通滤波器。
