正负压连续可调,对称输出的稳压电源电路图

出处:imwangyi时间:2010-03-14

  电路工作原理

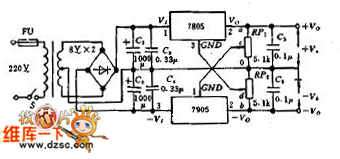

  某些情况下要求+V0和-V0均能从零伏开始连续可调且始终保持对称输出,可采用如图所示的电路,三端集成稳 压器7805和7905的标称稳压值分别为+5V、-5V,实际输出电压依次用V。(即+V0)、-V0(即-V0)来表示,该 电路的特点是增加一只RP1的滑动触动0,当C点从a滑到O,d点从b滑到O时,即可获得从0V~±5V范围内的任何对 称电压值,该电路是通过改变GND端的电位,来控制稳压器输出电位的高低,在调整RP1、RP2的过程中,稳压器 本身的稳压器仍保持恒定,C1、C2为滤波电容,C3、C4用以减小纹波,并可抑制输入的过电压,C5、C6能改善 负载的瞬态响应,吸收高频瞬态电压。

  注意事项

  和7805分TO-220塑料封装、TO-3金属壳封装两种,输出电流均为1.5A,对于TO-220封装的稳压器,当 其允许功耗超过1W时应加散热器,对TO-3封装而言,超过2W时也需加合适的散热器。
