FA7703/M和FA7704/M是通用双通道直流/直流变换器的集成控制电路，主要特点如下：电源电压范围宽，电源电压为2.5～18V；工作频率范围宽，为50kHz～iMHz；可以直接驱动N沟道或P沟道功率MOSFET，OUT，和OUT，端子的高端阻抗为10Ω，低端阻抗为5Ω，接入基极电流设定电阻与加速电容也可以驱动双极型晶体管；可根据电路不同方式选用适当的集成控制器，选择方式如表9－1所示；基准电压高，IV±1%（REF端子），IV±2%（通道1误差放大器）；各通道可以设定占空比；片内有软启动功能和定时闭锁方式的短路保护功能，在CS端子接1个电容就能实现这两种功能；消耗电流小，190kHz时标准电流为1.7mA；封装形式有TSSOP－16和SOP 16两种类型；片内有防止低电压误动作电路，vcc在2V以下停止开关ェ作，同时CS端子电压降到0V，在电源接入前进行复位；外围元件少，包括检测电阻，总共11～15个电阻，4个电容就能实现双通道的MOSFET驱动功能。

　　图（a）是FA7703V/M和FA77O4V/M的电路框图，两种类型的不同点仅是OUT，端子输出极性的不同。图（b）是FA7703应用电路的实例，其SEL，端子接到REG端，通道1构成升压电路，通道2构成极性反转电路。输入为2.5～8V，输出为10V/0.IA和－7.5V/0.IA，变换效率为82%～85%。图（c）是FA7704应用电路的实例，其SEL，端子接到GND端，通道1构成降压电路，通道2构成升压电路。输入为8～18V，输出5V/0.5A和30V/20mA，变换效率为84%～90%。这些电路可为各、种集成电路或液晶显示面板供给功率。

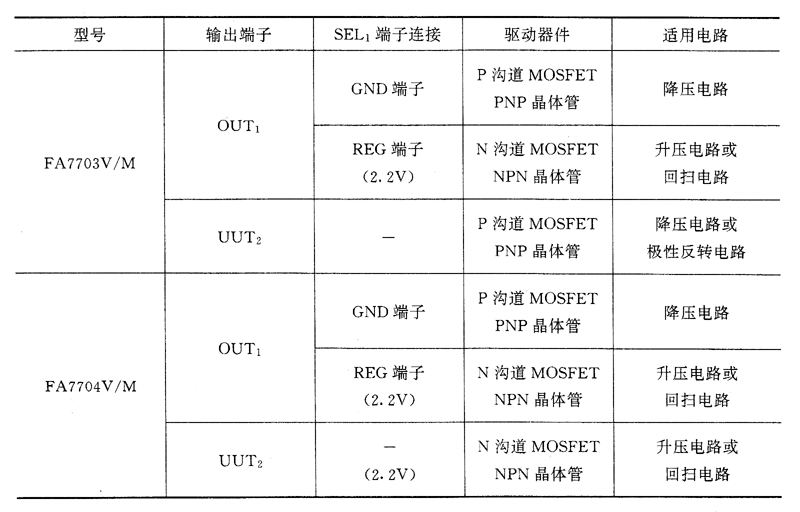

表  FA7703和FA7704的输出极性与适用电路

　　图   FA7703V/M和FA7704V/M的应用电路
　　（a）FA7703V/M和FA77O4V/M的电路框图 （b）FA7703应用电路的实例
　　（c）FA7704应用电路的实例
