PWM方式的功率放大电路图

出处:mike_le时间:2010-03-04

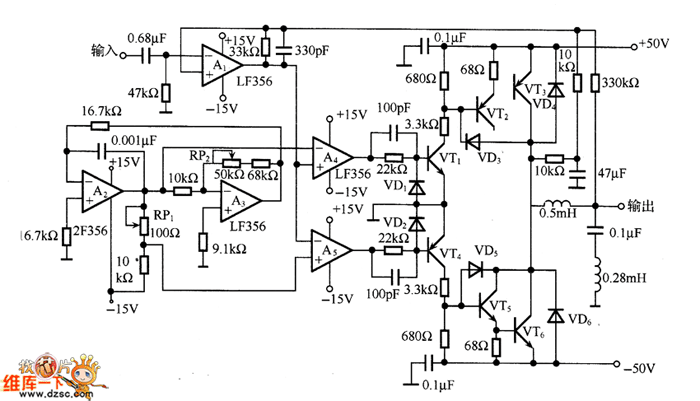

  如图所示,是PWM方式的功率放大电路,这种方式的电路功耗低而效率高。电路中,A1为前级放大电路,A2和A3为三角波发生电路,A4和A5为比较器,而晶体管VT1~VT3构成互补型脉冲放大电路,其中VT1~VT3为正脉冲放大电路,VT4~VT6为负脉冲放大电路。脉冲频率为30kHz,因此,选用的晶体管的开关频率一定要高于30kHz。功率输出为100W,频率从5Hz到几kHz。这种电路主要适用于驱动伺服电机或扩音设备,除了作为驱动电路以外,也可以用作交流电源。电路中,VT1选用2SC1628,VT2选用2SA968,VT3选用2SA1095,VT4选用2SA8l8,VT5选用2SC2238,VT6选用2SC2565
