ICL7109 12位A／D转换器电路图

出处：woymoon时间：2010-02-28

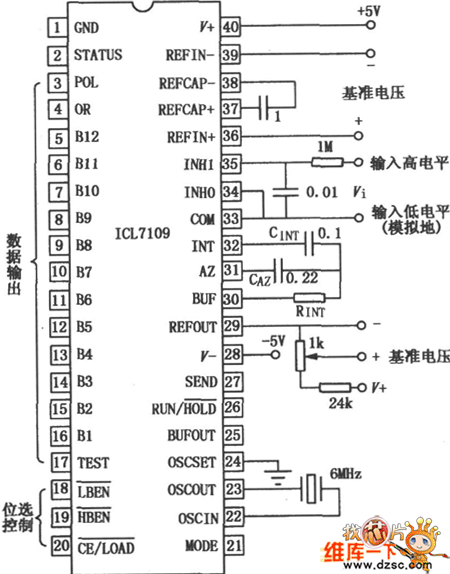

　　IC L7109的接口电路较强，输出为12位二进制数。其特点是：可与TTL电路兼容；具有三态控制输出；有通用信号控制端，可方便监视转换；有极性和溢出位；片内有振荡器，UART异步收发数据交换；可串行、并行接口；差分输入，差分基准电压使其具有较低噪声和较小误差；带有防静电保护功能；类似型号有TSC7109，ADC7109。模拟部分接线图：

ICL7109 12位A／D转换器电路图
