如图是电路，即交流转换为直流的电路。其中，如图（a）为基本的电路，即为负的理想二极管电路与加法电路组成，输出U。等于Ui的两个半周相加，若在A2的反相输入端与输出端接入电容C1，贝刂输出为平滑的直流。而各阻值之间关系应为，R1=R2，R5=2R4，Av=R6R5。

　　如图（b）为高输入阻抗的电路。电路工作原理简介如下：输入电压正半周时VD1导通，A1工作为跟随器状态；负半周时VD2导通

　　如图（c）为所有电阻都相等的电路。正半周时，=U1=Ui，VD2不导通，输出U。=-（-Ui×（R5/R4））=+Ui。负半周时VD1不导通，+U2=-Ui[（R3+R4）R2]/Ri。若R1～R5都相等，+U2=-1/3Ui，所以，U。=-Ui（2/3+1/3）=-Ui。

　　如图（d）是采用理想二极管的基本放大电路。A1和A2采用高速运放LM318和HA2525。如图（e）是高速放大电路的实例。电路中，利用VT，和VT2构成的恒流源以及RB1和RB2上的压降对A1加偏置，电路构成简单，放大器的频率特性可到几百kHz以上。

　　如图（f）是模拟开关与零交叉比较器构成的电路。电路中，A1的反相输入端与同相输入端接在一起，电位相等。当模拟开关DG201接通时，即输入信号为正半周，A2输出高电平，它为跟随器工作状态。负半周时A2输出低电平，它为反相器工作状态。A2与DG201的响应特性眼制了工作频率，其工作频率范围从低频到10kHz。

　　如图（g）是标准的直流岘将输入绝茗值为1V的交流电匡转换为10V的直流电压。电路是采用理想二极管的电路，输入输出的线性好，使用的信号范围非常宽。RP用于调整增益，C1是平滑电容。

　　如图(h)也是标准的直流转换电路，只是整流方式不同。采用2个平滑电容，即C1和C2。

　　（a）基本的电路


　　（d）采用理想二极管的基本放大电路

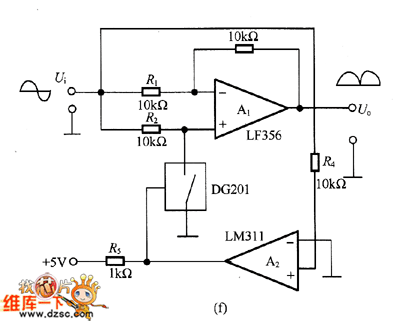

　　（f）模拟开关与零交叉比较器构成的电路

　　（g）标准的直流变换电路之一

　　（h）标准的直流变换电路之二

　　如图 电路
