SD7559用于正激式转换器的电路图

出处：HIGHWAY时间：2010-02-17

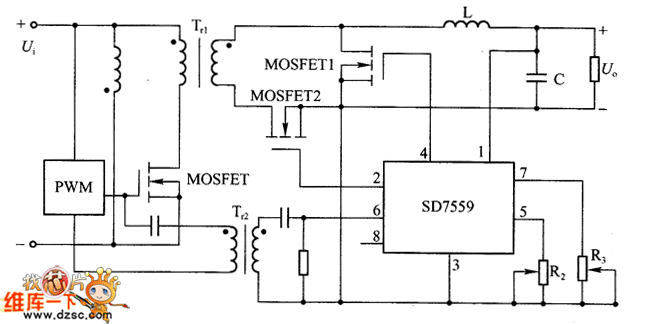

　　如下图所示为SD7559芯片用于正激转换器的电路图。SD7559的工作电源取自输出电压U，3脚即为U的地，2脚，4脚的两个输出端控制同步整流MOSFET1、MOSFET2。7脚，5脚可以用R2、R3的阻值调整MOSFET1和MOSFET2的时间。其调整的时间差，根据整个系统的工作频率及所选同步整流管MOSFET的开通、关断时间来调整。当选择合适时，MOSFET1和MOSFET2就可以成为具有低导通电阻的理想二极管，它们之间既不会共同导通，也不会产生开关的尖峰噪声。这种整流方式曾在12～19 V输出的DC／DC转换器中进行试验，提高效率约达6％左右，非常可观。

SD7559用于正激式转换器的电路图
