ad595应用电路图

出处:tjsheep时间:2010-02-16



ad595应用电路图

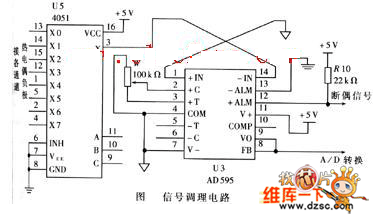

  信号调理电路包括多路切换电路和热偶信号调理专用电路AD595。在实际的热电偶测温中,必须进行冷端补偿、调零、电压放大和线性化等比较繁琐的工作,否则会造成很大的误差。AD595是AD公司针对上述问题设计的专用芯片,内部具有放大、冷端补偿、冰点基准、温差电偶故障报警等电路。被测温度与AD595输出电压的关系是10mV/℃,芯片在+5V~+30V范围内都可正常工作。随所测温度量程增大,电源电压应相应提高。图2 是模拟开关电路CD4051与AD595组成的信号调理电路。需注意的是,AD595的第1脚要求接热电偶正极且接地,模拟开关切换的是各热电偶的负极。
