lm224扩流保护电路图

出处:awey时间:2010-02-16

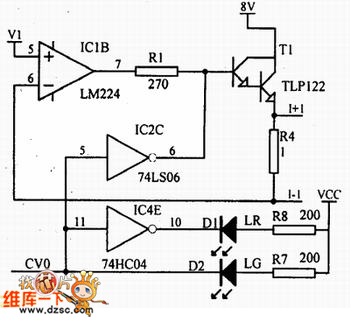

  LCD模块通电老化需三种可调电压,(1)逻辑电源VDD:2~5V±0.1V,工作电流200mA±2%;(2)背光源LED驱动电源:3~5V±0.1V,工作电流180mA±2%;(3)亮度调整电压:0~3V±0.1V,工作电流3mA。通过键盘输入电压设定值,并存入上位机E2PROM中,控制D/A输出三路电压信号作为基准,经图2电路扩流后提供给LCD模块。图2中V1即为电压源参考电压,TIP122为NPN型大功率达林顿管,电流达5A,完全满足工作要求。

  1Ω精密电阻为电流采样电阻,经过检测电路处理测量后,如单片机检测出该路电流过载则输出控制信号CV0为高电平,经74HC04反相驱动红色发光二极管LR点亮,给出过流指示,同时74LS06输出为低电平,关断TIP122起到保护作用(VI-1≈0)。如果电路正常工作,控制信号CV0输出低电平,由于74LS06为0C驱动器,不影响正常输出电压(VI-1≈V1),绿灯亮。三路电源电路结构相同,3mA小电流电源电路可选用三极管9013代替TIP122,其电路及原理不再赘述。
