MAX2322应用电路原理电路图

出处:pholo时间:2010-02-15

  MAX2322是一款高性能的硅锗接收器前端IC,该芯片为PCS波段(1900MHz)的CDMA (码分多址)应用优化。它包括低噪声放大器(LNA)、混频器和频率可选的本振(LO)缓冲器

MAX2322应用电路原理电路图

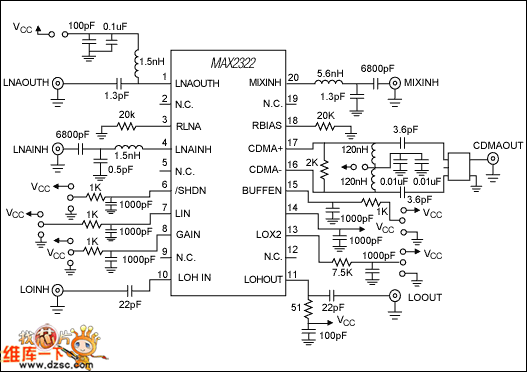

  图:MAX2322应用电路原理电路图

  低噪声放大器有三种模式:高增益高线性度模式、高增益低线性度模式和低增益模式。这些模式的选择由LIN、GAIN和SHDN三个引脚控制。混频器具有较高的IIP3 (输入三阶截止点)和低噪声特性,提供一个差分IF (中频)端口。这篇应用笔记中给出了MAX2322调谐在2.14GHz WCDMA应用条件下测试的性能指标。该范例中采用中频(IF)频率是190MHz。
