冰箱风冷同步控制器电路图

出处：markzhang时间：2010-02-09

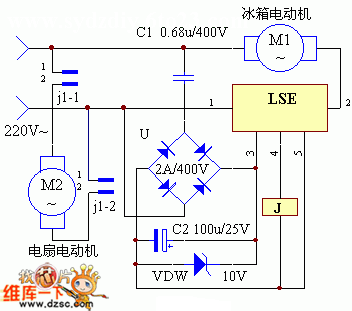

　　该装置的电路工作原理图如下所示。实验发现，在冰箱压缩机工作时，对电冰箱的压缩机及散热片采取风冷措施，不仅能保护压缩机，而且具有明显的节电效果。当电冰箱电机M1启动时，LSE的主回路①、②脚间串通，其④脚输出高电平，继电器J励磁吸合，其常开触点j1－1、j－2闭合，接通了电扇M2的电源，M2工作进行风冷。M1停止工作时，LSE的④脚又变为低电平，故J自动释放，M2停止工作。

冰箱风冷同步控制器电路图
