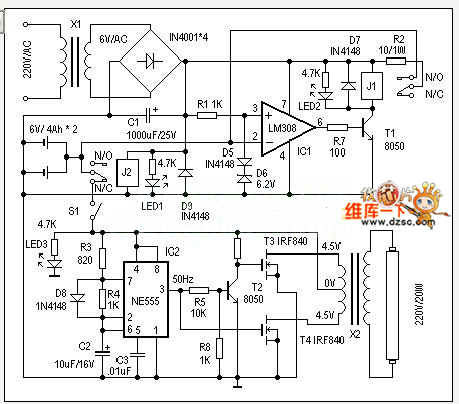

在供电正常时，J2得电吸合，其动触点与“N/O（常开点）”接通，后备蓄电池正端与IC1的反相端相联。IC1（LM308）和D5、D6组成电压比较器，参考电压由D5、D6决定。这里用一个硅二极管（D5）和一个6.2V的稳压二极管（D6）组成6.9V的参考电压，对充电压电压进行监控。当IC1的2脚输入电压（既蓄电池电压）低于6.9V时，IC1的6脚输出高电平，T1导通，J1得电，其动触点与“N/O（常开点）”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。改变R2阻值可调整充电电流。随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压6.9V时，IC1的6脚输出低电平，T1截止，J1失电，断开充电回路，实现自动充电保护功能。



       当停电时，J2失去电源，其动触点与“N/C（常闭点）”接通，蓄电池通过S1对应急灯电路供电，实现停电时自动切换功能。S1在这里用来手动切断应急灯电路部分。
　　 由IC2（NE555）、T2、T3、T4、X2等组成应急灯电路。IC2组成50Hz信号发生器，由IC2的3脚输出50Hz信号，经T2反相、放大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V的交流电，使日光灯管点亮。这里的X2可以直接使用次级为4.5伏、初级为220V的成品电源变压器，功率试日光灯管的功率而定。使用时，注意T3、T4应加散热器。
　　 制作时，X1选用次级为6V/200mA的电源变压器。J1、J2选用线圈电压为6V的继电器。其他器件选择可参考图示，无特殊要求。电路调试很简单，接通主电源电时，J2应该动作，LED1为电源指示。然后测量IC1的3脚电压是否为6.9V左右，之后可用一个外接电源接入IC2脚来调整充电保护电路。当输入电压大于6.9V时，J1应该动作断开。短开S1，用外接电源接入应急灯电路，测量IC2的输出是否50Hz，然后可测量X2输出部分电压是否为220V左右既可。LED3为停电/应急灯工作
