74hc138扩展电路的示意部分电路图

出处:杨真人时间:2010-02-02


74hc138扩展电路的示意部分电路图

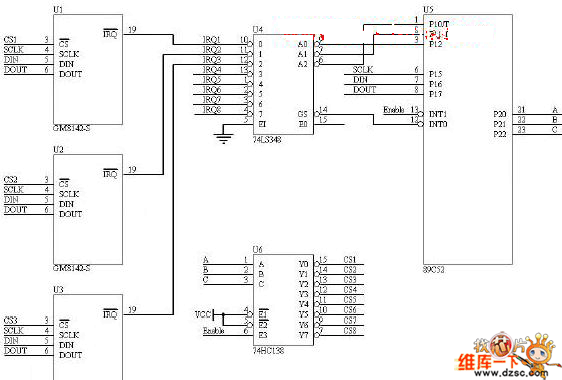

  8 片GM814xIRQ 中断通过一片74LS348 输出中断源向量,同时产生GS 低电平信号到MCS51 的外部中断0 上,MCS51 响应中断后,可查询A0~A2 的值确定产生中断的GM814x,然后MCU 使能74HC138,输出对应的ABC 信号选中产生IRQ 信号的GM814x,再进行SPI 总线上的数据通信。
