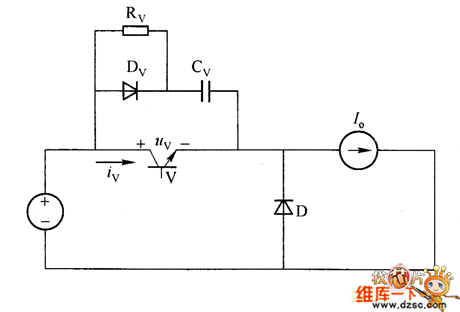

图1所示的关断吸收电路在开关管上并联电容,当开关管导通时,电容Cv通过开关管V迅速放电,使得开通瞬间开关管V的附加电流很大,有可能损坏开关管。为了避免这种情况的发生,实用的关断吸收电路是RCD网络。由于其中包含二极管,故称为有极性吸收电路(Polarized Snubber)。图2表示有极性关断吸收电路——RCD网络在Buck转换器中的应用,它与开关管并联。
RCD的组成是将电阻Rv和二极管Dv并联后,再与电容Dv串联。Rv的作用是在开关管开通时,限制电容Cv的放电电流,并将电容的储能转移到电阻Rv上消耗掉。二极管Dv的作用是在开关管关断时,使Cv可以经过二极管Dv充电,而Rv则被Dv短路。
图1
图2
