805阴极输出器直接耦合功放电路图

出处:dytyz时间:2010-01-23

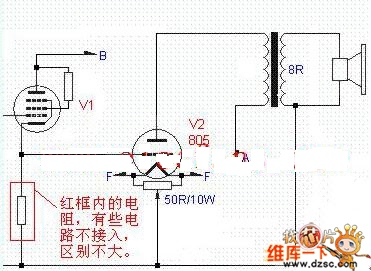

805阴极输出器直接耦合功放电路图


  而实际情况是,由于推动管阴极电压是0V,不能更负,因此实际805栅极推动范围只有 0V ~ 45V ,此时动作点即动态分析图中所示的小三角区域,输出功率 Po' = 0.5(1425-1050)/(100-55)*1000 = 8.5W,之前提到的个问题,输出功率不大,即此类电路造成。

  这就是这类电路的缺点,对于低灵敏度音箱,开大音量,会引起削波失真。固然,从来不开那么大音量可以不在意,但是如果仅仅输出8.5W,如此低的利用率,采用300B可能是更好的选择。想要获得较大的输出功率,不利用负栅压部分是很难实现的。
