5MHz时钟信号发生器电路图

出处:computer00时间:2010-01-21

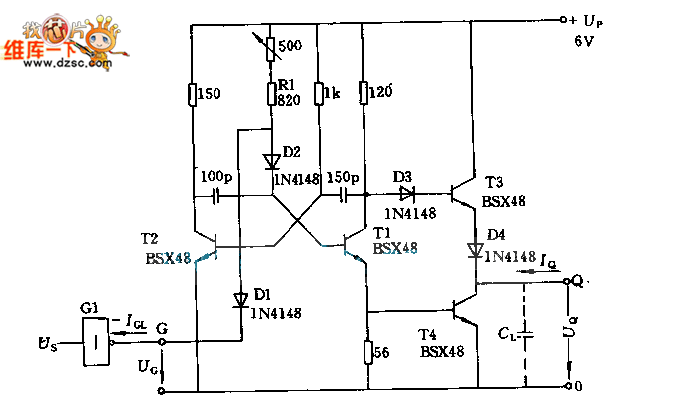

  由晶体管T1、T2组成多谐振荡器,与固定电阻R1串联500Ω可调电阻用来调整频率。晶体管T3和T4组成输出级,输出电流IQ在低电平UQL=0.4V时大于48mA,在高电平UQH=2.9V时大于20mA。
