CD4022组成的卫生间自动照明开关电路图

出处：yong_xu222时间：2010-01-19

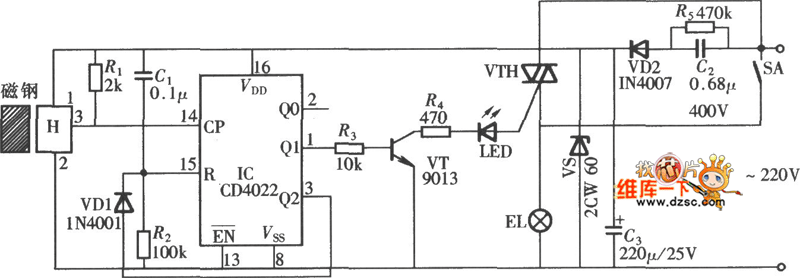

　　如图所示的卫生间自动照明开关采用门控方式，当有人进入时，门被打开，照明开关被接通，电灯亮。当出门时门再被打开，开关断电灯灭。电路组成如图所示。电路由霍尔开关、八进制计数、脉冲分配器CD4022与双向晶闸管VTH等组成。
