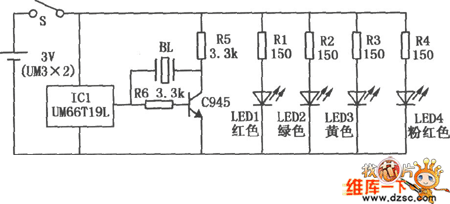

如图是闪光音乐陀螺的电路图，它是由ICl三端音乐集成电路UM66T19L和多种色彩的发光二极管LEDl～ LED4组成。陀螺在旋转的过程中，由于离心力的作用，离心开关Sl接通，电源直接加到4个发光二极管上，使其发光。同时ICl也接通电源，蜂鸣器BL发出乐曲声。离心开关S可用弹性金属片自制并需多次调整才能达到较好的效果。此外，由于陀螺是一个旋转的运动体，整体的平衡非常重要。因此，印刷电路板的布局不仅要注意左右对称，同时要考虑垂直方向重量的平衡。
