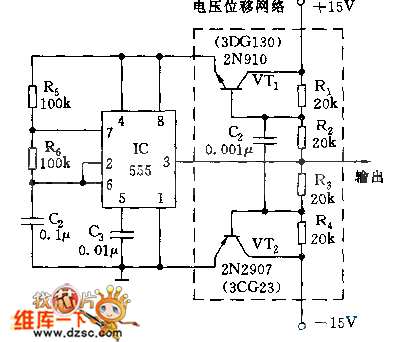

如图所示，本电路可满足输出的周期脉冲对地对称输出的要求。在电源电压为±15V的情况下，可输出±11V的双向脉冲。
VT1、VT2和R1~R4组成电压位移网络，对IC（555）采用浮置电源供电方法。555和R5、R6、C2组成无稳态多谐振荡器，振荡频率f=1.44/（R5+2R6）C2振荡频率约在90HZ左右。
